問：滾珠絲杠螺母副間隙的調整方法有哪幾種?
答：滾珠絲杠機構的軸向間隙，一般是指絲杠固定不動，在限制螺母回轉狀態下，螺母受到軸向力時，螺母相對螺桿的軸向位移量。
消除滾珠絲杠螺母的間隙和對其施加預緊力，對于實現精密傳動十分必要。為此常采用雙螺母結構。常用的間隙調整方法如下：

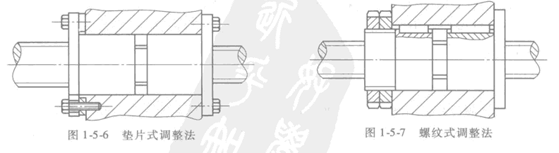

(1)墊片調整法墊片調整法如圖1．5．6所示。一般用螺釘把兩個帶凸緣的螺母固定在殼體的兩側，并在其中一個螺母的凸緣中間加墊片，調整墊片的厚度使螺母產生軸向位移，以消除間隙和產生預緊力。

特點：結構簡單可靠，剛性好，拆卸方便。因調整時需對墊片進行修磨，工作中不能隨時調整，適用于一般精度的機構中。
(2)螺紋調整法如圖1．5．7所示。一個螺母的外端有凸緣，另一個螺母的外端沒有凸緣，而只有伸出套筒外的螺紋，并用兩個圓螺母鎖緊，調整圓螺母即可消除間隙。
特點：結構緊湊，調整方便，應用較廣泛，但調整的軸向位移量不精確。
